技 術 參 數 和 性 能

閥 體

型 式 直通單座鑄造球型閥

公稱通徑 40、50、80、100、150、200、250、300mm

公稱壓力 ANSI 900、1500、2500 JIS 63K

注：DN250～300無ANSI 2500。

連接型式

法蘭連接：RF、RJ

法蘭標準：JIS B2201-1984、ANSI B16.5-1981

焊接連接：

嵌接焊SW（40~80mm）

對接焊BW（80~200mm）

材 料 鑄鋼（ZG230-450）、CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) 等

上 閥 蓋

常溫型（P）：－5～＋230℃

伸長Ⅰ型（EⅠ）： ＋230～＋566℃

注：工作溫度不準超過各種材料的允許范圍。

壓蓋型式 螺栓壓緊式

填 料   石棉編織填料

閥內組件

閥芯型式 金屬閥座的壓力平衡結構

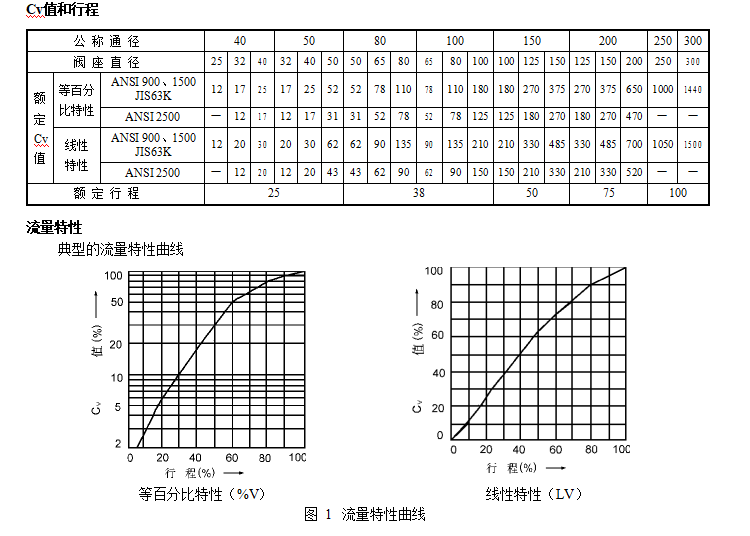

流量特性 等百分比特性（%V）和線性特性（LV），參考圖1

材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等

執行機構

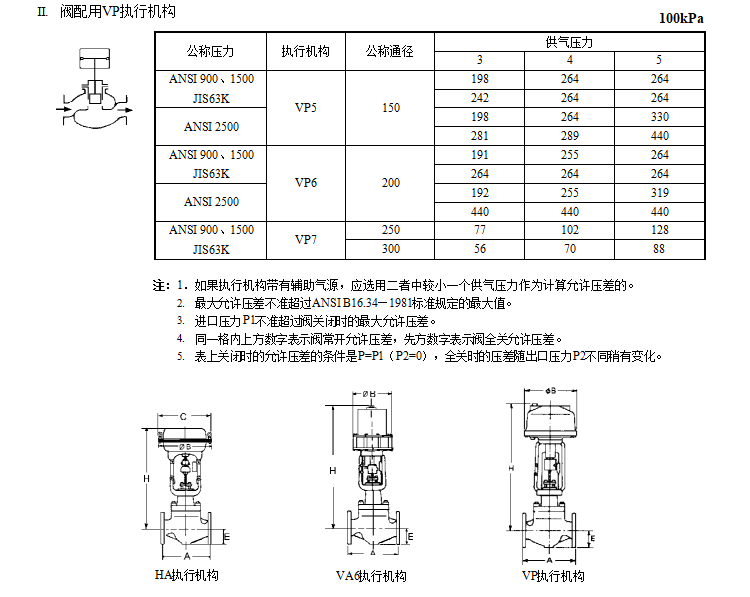

型 式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍 80～240kPa（HA型）

供氣壓力 280～400kPa（HA型），400～500kPa（VA6型）、300～500kPa（VP型）

氣源接口 Rc1/4"

環境溫度 －30～＋70℃

閥作用型式

用正作用或反作用執行機構實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

泄 漏 量

金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104—1976 Ⅲ級

回 差   帶定位器：小于全行程的1%

基本誤差 帶定位器：小于全行程的±1%

注：采用標準的V型聚四氟乙烯填料

可調范圍 50∶1
