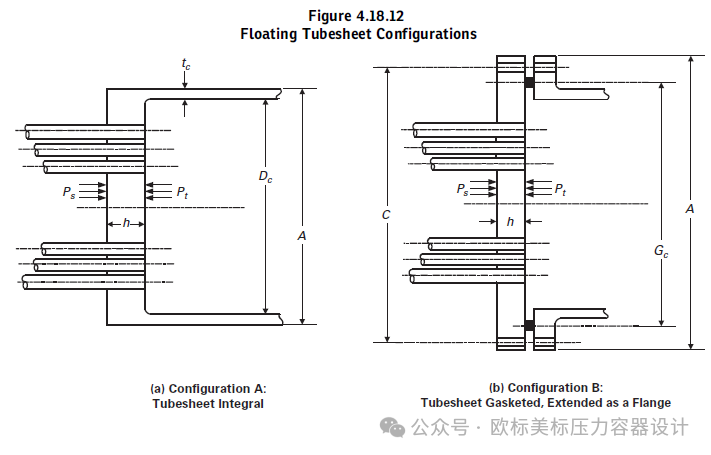

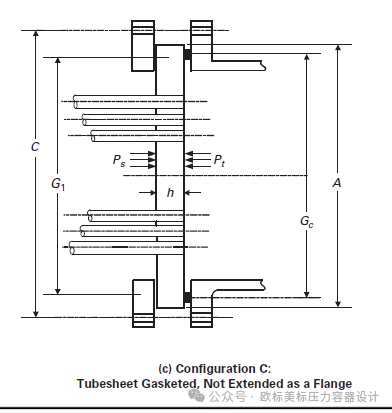

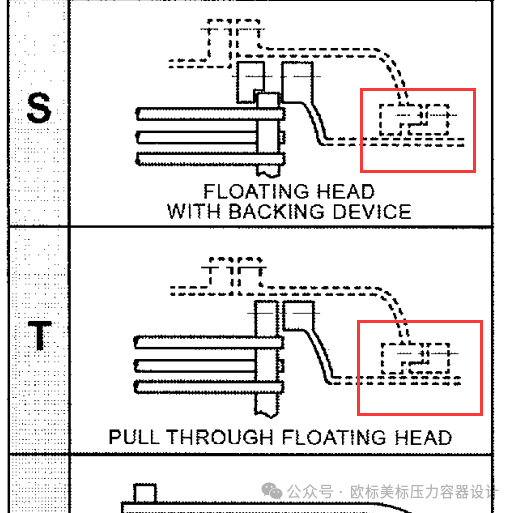

浮頭端分為焊接結構，勾圈結構（S），管板兼做法蘭結構(T)。焊接結構也可以做單管程浮頭且結構可以很簡單，使用很少不做介紹。

單管程浮頭又由于是單管程，浮頭端要連接管程的進口或者出口，考慮浮頭的自由伸縮功能，浮頭端連接管口要么內部膨脹節吸收熱膨脹差；要么局部用填料函結構實現自由收縮。

填料函密封的結構見GB 151或者TEMA。

標準上由于填料函密封對壓力溫度和介質等有限制，也有業主不喜歡微泄露不允許用填料函密封。這樣就誕生了用膨脹節來吸收熱膨脹的結構，用墊片密封的結構。

單管程浮頭的填料函結構

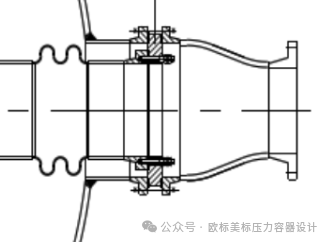

單管程浮頭的膨脹節結構

如果和浮頭端連接的進口/出口管口相對較大，或工藝上某種要求，那么就不能把接管直接開在球冠形封頭上。而是要采用帶頸對焊法蘭加錐殼的結構。

僅供參考，實際這個圖示開孔沒多大必要用錐殼結構

注意：如果用帶法蘭的凸形封頭結構內壓計算厚度和外壓計算厚度相差不多，還不想手算時是不合適的。因為標準中這種凸形封頭的厚度計算公式是和正常球冠形封頭是不一樣的。然后還幾乎沒有合適的軟件能把接管直接插在這種封頭上。這樣這個帶法蘭凸形封頭上的開孔在內壓下補強的計算是沒法用軟件計算的。

這種封頭的外壓計算是同普通封頭的。外壓下的開孔補強計算是可以用普通封頭模擬的。

用法蘭加錐殼結構時，要注意按比例畫圖。此時法蘭的外圓要比普通的勾圈的外圓大不少。這個法蘭和錐殼及接管的內外壓也是要單獨計算的。

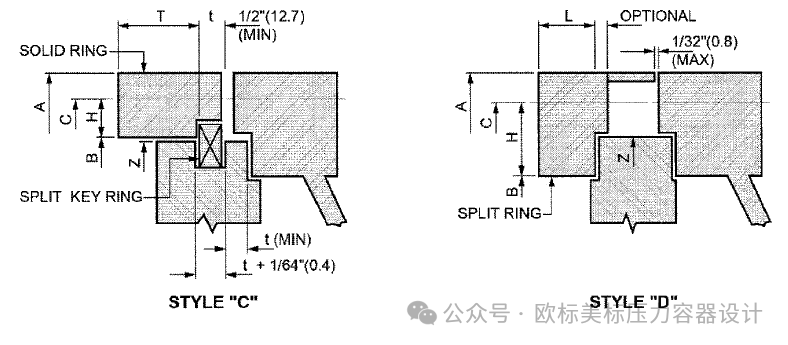

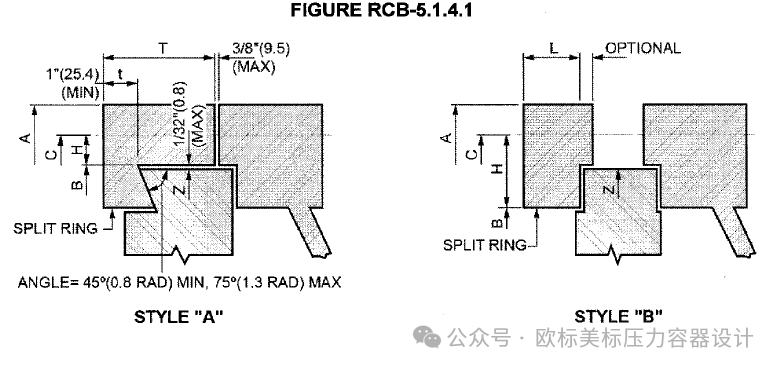

再來幾張TEMA上的浮頭端的結構，注意B型盡量不要選用勾圈容易側翻，可用D型或D型的變種。
